GC-2001气相色谱仪说明——整机结构机装置

2014-11-05 [3985]
GC-2001气相色谱仪说明——整机结构机装置

一、整机结构

GC-2001型气相色谱仪由主机和检测器及控制器、数据处置惩罚或色谱事情站组成。

主机可分三大部分:左方为气路部分 ,中心部分为柱室及检测器、进样器等 ,右方为电气部分。

       1、气路部分:

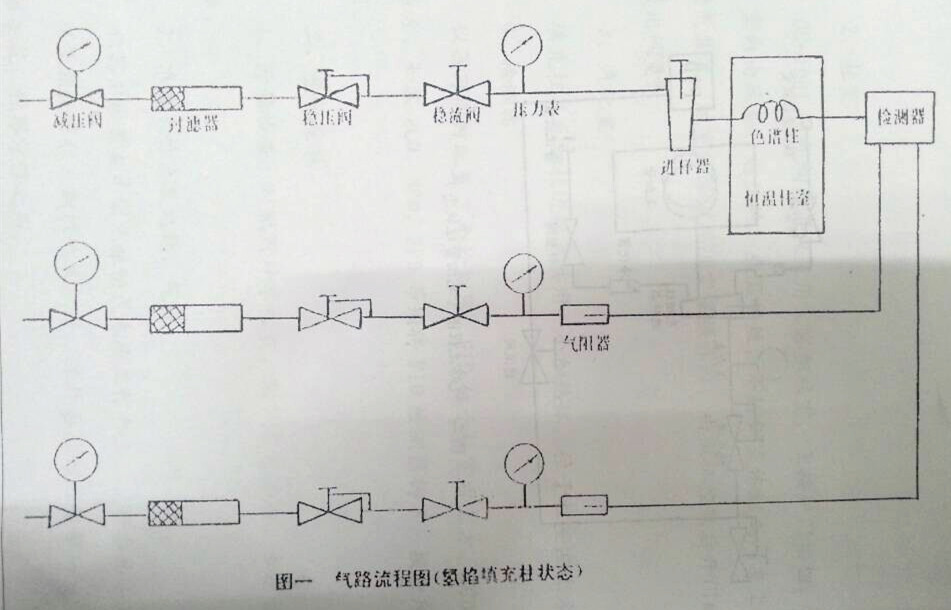

接成填充柱时 ,气路流程见图一 ,载气由稳流阀调理 ,压力表指示均带有流量曲线图 ,内部稳压阀出厂时已定值完毕 ,一样平常不要调理此阀。

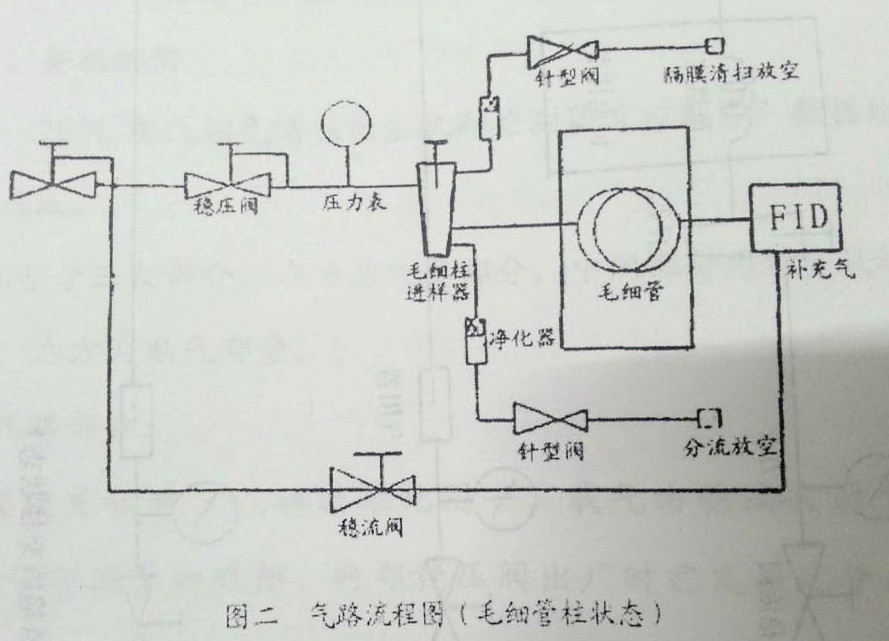

接成毛细管柱时 ,气路载气流程见图二。

载气由稳压阀调理 ,用压力表显示毛细管柱柱头压 ,通过测试盘算可以利便得知毛细管柱的柱后流量。分流由针型阀调理 ,隔膜清扫气由针型阀调理 ,这两个流量可在面板前很是容易测得 ,检测器增补气由稳流阀调理。

气相色谱仪,色谱仪

气相色谱仪,色谱仪

       2、柱室

 GC-2001型气相色谱仪接纳大容积柱室 ,上按炉门接缸 ,可翻开柱室,室内由电扇、电炉丝、感温铂丝、不锈钢室体组成 ,左上方有排气和进气装置。柱室须降温或近室温操作时 ,由微机控制后开门的角度 ,控制收支风量。

       3、汽化室

填充柱及毛细柱进样器共用一个加热体 ,位于柱室左上方。

       4、检测器

      仪器可同时设置2个检测器 ,FID位于柱室右上方 ,TCD位于柱室右后方 ,如装ECDNPDFPD等须将FID检测器拆下 ,换上所需检测器即可。

二、整机装置

    1、开葙检查:比照附件单检查 ,附件是否齐全 ,若有误应争厂家联系。

    2、准备事情台及电源、气源

        仪器应安排在牢靠无振动或木质事情台上 ,事情台面应留有足够空间 ,以便放纪录仪、数据处置惩罚机等 ,事情台后部应留有一定空间以备于气路装置、仪器维修之用。

电源应能遭受3KW以上功率 ,主机配电最好单独设置 ,和数据处置惩罚机、氢气爆发器、纪录仪等平脱离 ,以阻止相互滋扰。

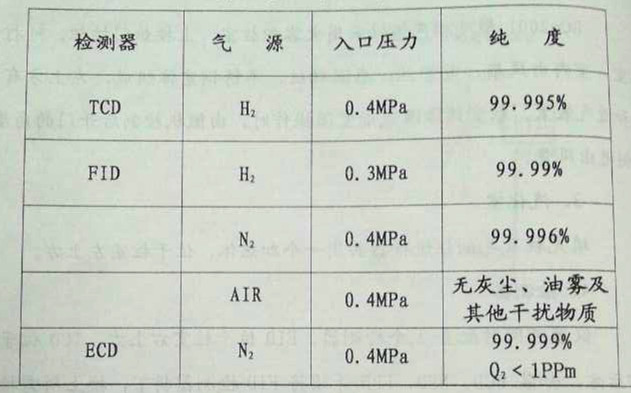

 种种检测器对气承要求不甚一样 ,可拜见下表。

气相色谱仪,色谱仪

3、用万用表兆欧档丈量仪器绝缘。主要丈量主机电源、纪录仪电源、色谱擞据处置惩罚机电源对其机壳绝缘 ,应大于2 0MΩ。

       4、色谱柱装置

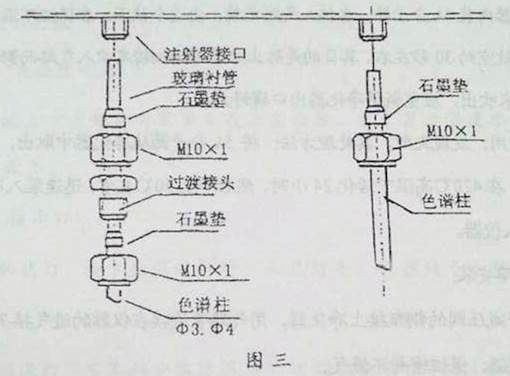

       (1)不锈铜色谱柱装置(拜见图三)

仪器所设置的注射器、检测器接口(色谱柱入口及出口)位于柱恒温箱顶部 ,色谱柱密封结构及装置要领见图。毗连检测器、色谱柱、注射器的讨论为M10 x 1分制螺纹。玻璃内衬管长度为115 mm ,一端变径。

      先将玻璃内衬管变径端放入过渡讨论护套中 ,放上石墨垫 ,用两个扳手 ,一个扳手牢靠室体 ,一个扳手将柱头紧在室体上。此时 ,石墨垫将讨论与室体牢牢密封 ,须要洗濯玻璃衬管时 ,可拆下柱讨论洗濯。

气相色谱仪,色谱仪

(2)玻璃填充柱装置

 将图三过渡讨论以上部分去掉 ,在玻璃柱上套上石墨垫及M10 x1螺帽 ,将柱子插入进样器和检测器顶部 ,旋紧螺帽即可。

     如不锈钢柱接成柱头进样 ,其柱子尺寸同玻璃柱 ,装置要领亦同玻璃柱。

     注重:在填充柱剖析时 ,应将气路面板上载气Ⅱ、尾吹。分流调理、清扫调理阀关闭。

(3)毛细管柱装置拜见第五章

注重:在毛细管剖析时应将填充柱载气气路关闭。(调理面板上阀顺时针究竟) ,或将主机侧接填充柱进样器的二通用螺帽密封。

       5、净化器的装置:

       净化器内装5A分子筛 ,在接八气路之前 ,要逐个试漏 ,在包管不漏气时 ,将净化器出口放空约30秒左右 ,其目的是避免分子筛的细粉末吹八气路而影响仪器性能。若有粉末吹出 ,应重新将净化器出口堵好。

       恒久使用 ,发明失效 ,其处置惩罚要领:将5A分子筛净化器中取出 ,放入清洁的马夫炉内 ,在420℃高温下活化24小时 ,然后降至50℃左右 ,迅速装入净化器中 ,然后再接入仪器。

       6、气路装置:

将装好减压阀的钢瓶接上净化器 ,用气路管毗连在仪器的进气讨论上。毗连后用胰子水试漏 ,包管密封不漏气。

使用氢气时—定要杜绝外界火种。

注重:仪器与气源相连时 ,最好使用紫铜管或不锈钢管 ,若管路未经洗濯 ,应用丙酮冲洗管路内壁 ,后用无水乙醇脱干 ,或通入20ml/min氮气用酒精喷灯逐处烧干。如用四氟管等由于易老化泛起露气 ,要经常性的检测、维护。

7、毗连地线

     用配件中的组合地线 ,将仪器主机、数据处置惩罚机、纪录仪等相连后与大地线牢靠连。
